聚宏牌JL-605五分钟快干环氧ab胶：本产品快速固化环氧树脂胶粘剂,5分钟快干,透明黏稠液体,低气味,硬度高,强度高,透明有光泽,固话后具有良好的耐酸碱,耐湿热,耐大气老化;绝缘性好,防水防油,耐冲击,抗压强度高.已通过欧盟ROHS标准和SGS检测!
- 组成
- 双组份

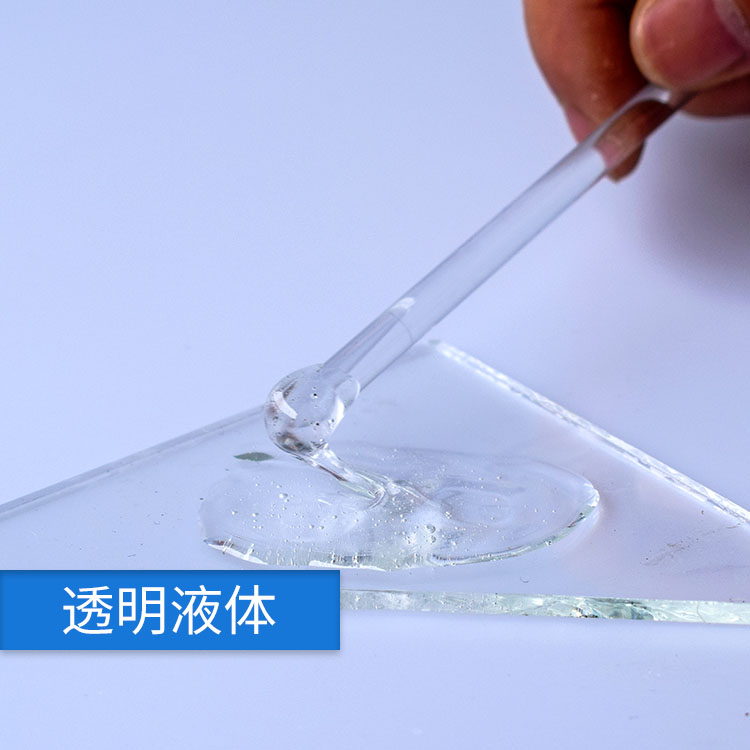

- 外观
- 透明液体状
- 配比（重量）
- 1：1
- 硬度（SHORED）
- 86
- A胶粘度
- 5000-8000cps
- B胶粘度
- 5000-6500cps
- 可操作时间
- 3-5min(100gX25℃)
- 初期硬化时间
- 5-8min
- 压缩强度
- 290-320(kg/cm²)
- 接着强度
- 89(kg/cm²)
- 弯曲强度
- 102(kg/cm²)
- 耐热性
- 100℃
- 耐温范围
- -50℃+100℃
- 膨胀系数 CM/CM/℃
- 6-8×10-6/℃
- 绝缘电阻
- 当周围空气温度为15~35℃,相对湿度＜80%时，漏电电阻20兆欧 （电压 100V）
【附注】 以上环氧树脂胶粘剂性能数据是在温度25℃、湿度70%的实验室环境下所测得的典型数据，仅供客户使用时参考，并不能保证是某个特定环境下能达到的全部数据，敬请客户于使用时，以实际生产测试数据为准。以确认我们的产品是否满足使用要求。贮存条件、运输等因素都会对我们产品的稳定性及物理、机械性能产生影响。对于任何采用我们无法控制的方法得到的结果，聚宏胶粘剂公司恕不负责。
-
衣物装饰品粘接
-
金属粘油石
-
灯饰品粘接
-
工艺品粘接
-
金属粘木
-
铜件粘接
-
1、环氧树脂胶粘剂按重量比1:1比例等量取出A胶和B胶。 -
2、将A胶和B胶混合均匀，按顺时针方向混合均匀。
-
3、将混好的环氧树脂胶粘剂均匀涂在其中一粘接表面。 -
4、吻合粘接后压紧，有条件的用辅助工具进行定位。
- 1、环氧树脂胶粘剂能粘哪些材质？
- 答：常规的金属、陶瓷、玻璃、石材、木材以及硬质塑料都能粘；PP、PE、PA、PET等难粘材质 粘不了，如需粘接这类型的材质可咨询客服，我们有专用的胶水。
- 2、环氧树脂胶粘剂固化不了，或者固化后树脂太软、表面过粘？
- 答：一般是因为环氧树脂胶粘剂配比不准确或者混合不均匀造成的。混胶时要注意混合比例是体积比 还是重量比，比例误差要控制在5%以内。
- 3、环氧树脂胶粘剂固化时间变长了是什么原因？
- 答：如果在配比准确，混合均匀的前提下出现此问题，极有可能是固化温度过低造成的。双 组分树脂胶的特点之一就是温度越高，固化速度越快，反之，温度越低，固化越慢。
- 4、环氧树脂胶粘剂可以防水吗，泡水呢？
- 答：日常防水没问题，短时间泡水也可以，不建议长期泡水，可自行测试。如需进行测试，需 静置24小时以上等AB胶性能完全稳定再进行测试。
- 5、环氧树脂胶粘剂光滑面可以直接粘吗？
- 答：光滑面可以粘，粘接前必须清洁粘接表面，不能有水渍、油污、铁锈等，有条件的话打 磨粗糙效果更佳。
- 1、储存环氧树脂胶粘剂时，应在阴凉干燥处密封保存；保质期6个月，过期经试验合格可继续使用。
- 2、使用环氧树脂胶粘剂前，请先小量使用，掌握AB胶的使用技巧，以免出现差错。
- 3、粘接前，粘接表面必须保持干净，不能有水油污、铁锈等。打磨后效果更佳。
- 4、混合环氧树脂胶粘剂时，应注意用多少混多少，混胶工具不可混用，以免减短A剂使用寿命。
- 5、一次性混胶不宜过多，混的越多，环氧树脂胶粘剂反应时温度越高，可操作时间也会变短。
- 6、如需进行环氧树脂胶粘剂性能测试，需要静置24小时以上等AB胶性能完全稳定后再进行测试。
- 7、大批量使用环氧树脂胶粘剂，建议购买支装，搭配胶枪使用，操作更快更方便。
