聚宏牌JL-767A耐1730℃高温无机粘合剂:为无机陶瓷材料,耐温1730℃.高温绝缘性好,耐油、耐酸碱,不耐沸水,膨胀系数与陶瓷相近.在1730℃下平均抗压强度为63MPa(兆帕) 不含有机物，且用途广泛的一种加热硬化型无机粘接剂,填充剂,涂覆剂。固话方式：室温12h～24h→80℃×2h→150℃×2h,缓慢冷却!
- 组成
- 双组份
- 质量比
- 2:1
- A胶颜色
- 灰白色/略带浅灰色粉末
- B胶颜色
- 无色胶体溶液
- A胶基料化学成分
- 石英,耐热树脂等
- B胶基料化学成分
- 无机陶瓷
- A胶密度
- ≥95（g/cm3）
- B胶密度
- 1.38~1.40(g/cm3)
- 外观
- 灰白色胶泥状
- 混合体积比
- 2:1
- 胶块
- 结构致密,无裂纹
- 硬度
- 硬,较脆
- 混合适用期
- 30min
- 耐介质性能
- 耐油,耐酸碱,不耐沸水
- 套接压缩强度
- （陶瓷-钢）≥30(Mpa)
- 电性能
- 高温绝缘性能好
- 膨胀系数 CM/CM/℃
- 12.9×10-6/℃
- 工作温度
- -60~1730℃
- 固化条件
- 室温 12h~24h→80℃X2h→150℃X2h，缓慢冷却
【附注】 以上耐高温胶粘剂性能数据是在温度25℃、湿度70%的实验室环境下所测得的典型数据，仅供客户使用时参考，并不能保证是某个特定环境下能达到的全部数据，敬请客户于使用高温胶时，以实际生产测试数据为准。以确认我们的产品是否满足使用要求。贮存条件、运输等因素都会对我们产品的稳定性及物理、机械性能产生影响。对于任何采用我们无法控制的方法得到的结果，聚宏胶粘剂公司恕不负责。
-
电热管粘接
-
电子线材粘接
-
电子线材粘接
-

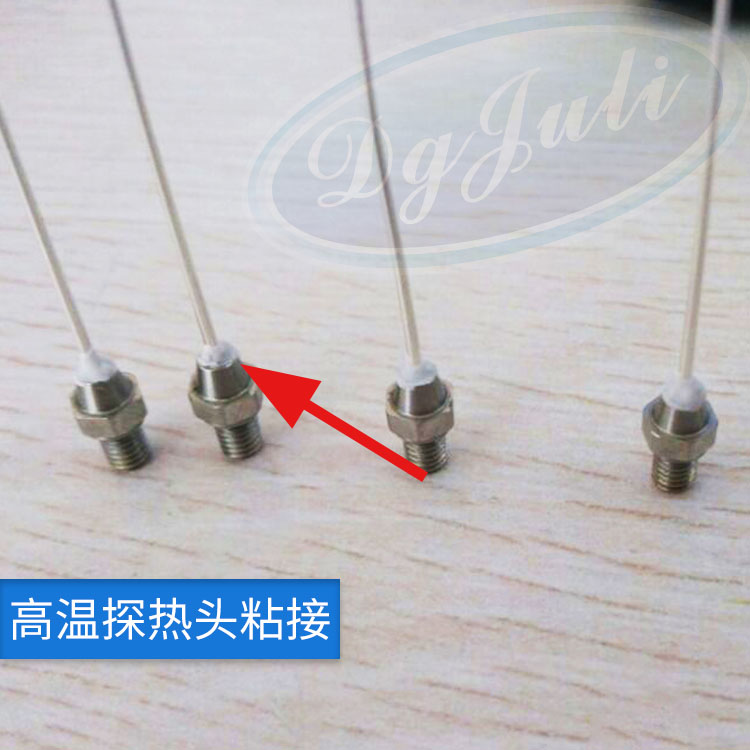

高温探热头粘接
-

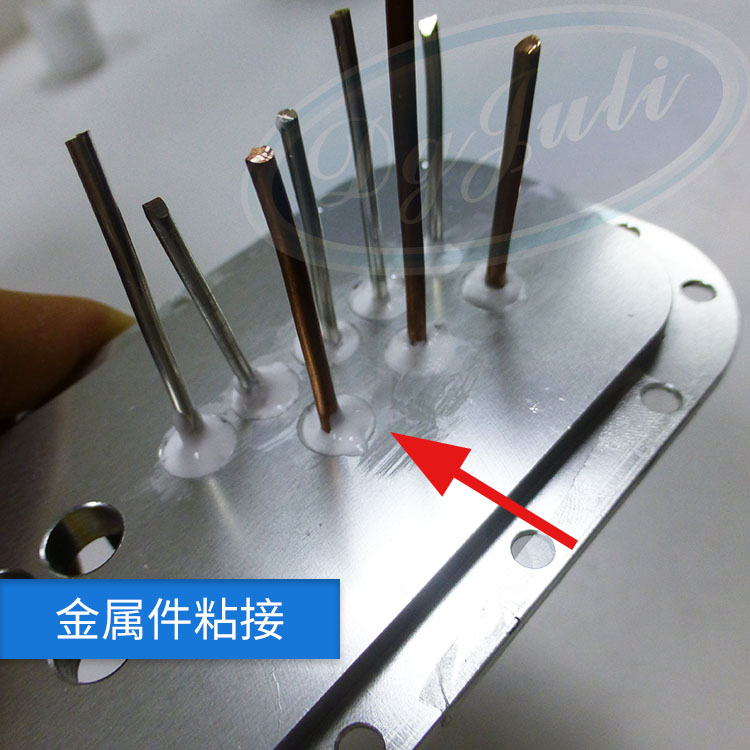

金属件粘铜
-
金属粘接
-

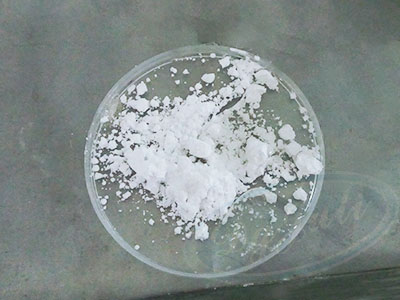

1、高温胶按重量比2:1的比例等量取出A胶和B胶。 -

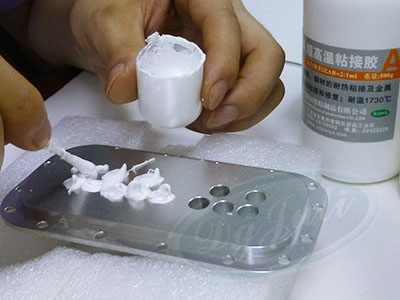

2、将A胶和B胶混合均匀后涂在粘接位置。
-

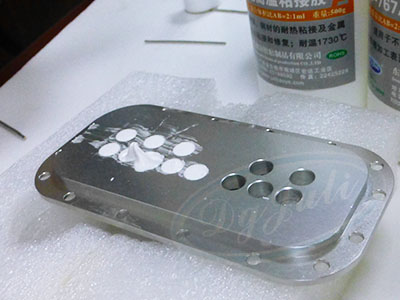

3、均匀涂抹适量的耐高温胶粘剂即可。 -

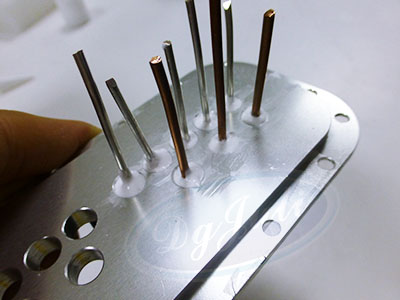

4、耐高温胶粘剂粘接后需要加温固化才能到达强度.
- 1、这一款耐高温胶粘剂是属于无机高温胶吗是不是很脆撞击容易裂开？
- 答：这一款耐高温胶粘剂固化以后比非常硬比较脆，建议有强烈的震动以及撞击不适合使用。
- 2、可以用于高温炉体裂缝修补吗？会不是产生膨胀？
- 答：耐高温胶粘剂本身就可用于炉体修补以及密封的,如果炉体也是无机材料基本膨胀是一样的差别不大。
- 3、767A耐高温胶粘剂在常温下能不能达到强度？
- 答：这款耐高温胶粘剂常温下固化效果不理想，建议加温固化：80℃X2h→150℃X2h，缓慢冷却
- 4、这种耐高温胶粘剂的耐腐蚀性，耐酸碱，耐老化性能怎么样？
- 答：这款高温胶耐腐蚀性好，耐老化、耐酸碱性能优异，但是不耐沸水。
- 5、耐高温胶粘剂是否有很大的气味呢，通过环保检测吗？
- 答：这款耐高温胶粘剂是有高温无机合成材料,没有任何气味，符合ROHS REACH以检测认证。
-
- 1、耐高温胶粘剂调胶量越多,固化反应速度越快,环境温度越高,固化反应速度越快。
- 2、每次耐高温胶粘剂调胶量不宜过多,在散热器皿（如铜片）上调胶。
- 3、使用耐高温胶粘剂要想达到效果,必须严格按照规定的比例配比搅拌均匀调配。
- 4、耐高温胶粘剂完全固化后方可达到物理机械性能。
- 5、缩短固化时间方法:提高环境温度,提高待修工件温度。
- 6、涂敷高温胶后用红外灯、碘钨灯等热源加热,但热源应距修复层400mm以外（环境温度不得高于100℃）。
- 7、此款耐高温胶粘剂不耐沸水,不可用火焰直接加热。
